Kiểm tra quang tự động (AOI) là gì?

Kiểm tra quang tự động (AOI) là một kỹ thuật dựa trên máy được sử dụng để kiểm tra và đánh giá các bảng PCB cho các lỗi tiềm ẩn như khuyết tật bề mặt, khuyết tật kích thước và khuyết tật vị trí thành phần. Khi các mạch trở nên phức tạp hơn, gần như không thể tự kiểm tra các bảng và do đó AOI đóng vai trò quan trọng trong việc kiểm tra các bảng mạch in sau khi lắp ráp. Nó giúp đạt được chất lượng sản phẩm mong muốn trong dây chuyền sản xuất bằng cách giữ chi phí càng thấp càng tốt (vì đây là một quy trình tự động).

Việc kiểm tra bắt đầu bằng việc quét trực quan bảng sau đó là so sánh hình ảnh đã chụp của bảng và so sánh với hình ảnh bảng lý tưởng được nhập vào máy AOI.

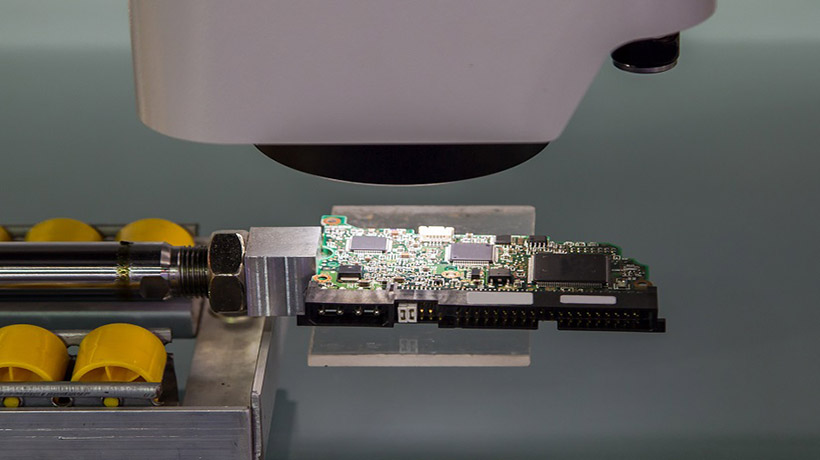

Bảng được đặt dưới các nguồn ánh sáng được chiếu sáng cao như ánh sáng huỳnh quang, đèn LED / hồng ngoại hoặc tia cực tím với một hoặc nhiều camera độ phân giải cao. Đây là cách máy AOI chụp ảnh bảng PCB. Sau đó, máy AOI khớp với hình ảnh đã chụp với thông tin đã được cài đặt thông qua phần mềm xử lý như bảng sẽ trông như thế nào. Sau so sánh này, AOI làm nổi bật các khuyết điểm.

AOI được lập trình và sử dụng các thuật toán khác nhau cho các tiêu chuẩn bảng PCB được chấp nhận.

Những loại khiếm khuyết có thể được xác định trong AOI?

Các khuyết tật bề mặt như nốt sần, vết trầy xước và khuyết tật kích thước như mạch hở, quần short và độ mỏng của vật hàn có thể được phát hiện bởi AOI. Phát hiện các thành phần sai, các thành phần bị thiếu và các thành phần được đặt không chính xác cũng có thể được phát hiện.

Đối với bảng PCB có các thành phần (kiểm tra SMT): Khiếm khuyết khu vực, Bảng quảng cáo, bù thành phần, Phân cực thành phần, Sự hiện diện hoặc vắng mặt của Thành phần, Skew thành phần, Mối hàn quá mức, Thành phần bị lật, Khiếm khuyết chiều cao, Dán không đủ xung quanh Dẫn, Mối hàn không đủ, Nâng Dẫn, không có kiểm tra dân số, đăng ký dán, các thành phần bị hư hỏng nặng, kinh ngạc, khiếm khuyết về khối lượng, phần sai và cầu nối hàn

Đối với bo mạch PCB: Vi phạm độ rộng đường truyền, Vi phạm khoảng cách, Đồng thừa, Đệm bị thiếu, Mạch ngắn, Vết cắt, đứt lỗ (cho dù thông qua bên ngoài miếng đệm) và lắp các bộ phận không chính xác

Hạn chế của AOI:

AOI chỉ có thể khắc phục các sự cố bề mặt vì vậy nếu có sự cố bên trong PCB nhiều lớp thì AOI sẽ không thể phát hiện ra điều này.
